今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

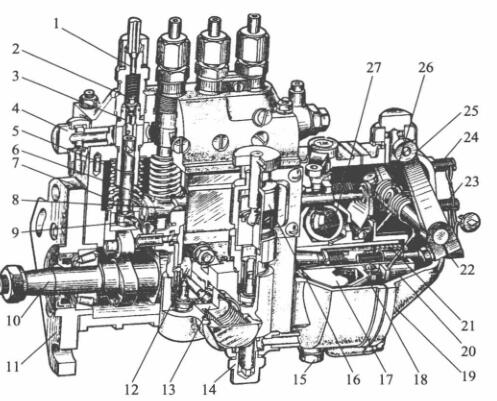

1-高压电进气软管插头; 2-很油阀; 3-很油阀球; 4,14-进油螺栓; 5-套简; 6-注塞泵; 7-注塞泵压簧; 8-油门连接杆;  9-可以调节臂; 10-轴承轴; 11-固定不变接盘; 12-输油管管泵剪力轮; 13-输油管管泵; 15-放油螺塞; 16-手油阀;  17-安装驱动盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-调节压簧; 22-用油量調整螺栓; 23-怠速行程开关螺栓; 24-高速度行程开关螺栓; 25-调压手柄; 26-调压压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的常见用途是有保障助力泵刚刚开启时候的明确度性，较为多缸柴油密度机认为，必须有保障各缸助力泵时候的不一性。起有保障用途的关键部位是滚珠下处到调控保护层垫块上正等轴测图的宽度H。当喷助力泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆较为地位很大时，H越大，轴向柱塞泵停用进油孔的时候尽早，助力泵刚刚开启时候也尽早。相反，H越小，助力泵刚刚开启时候越推迟了。以至于要据设计的和试验台推算该用的滚珠体任务宽度H，以有保障助力泵刚刚开启时候的明确度性。

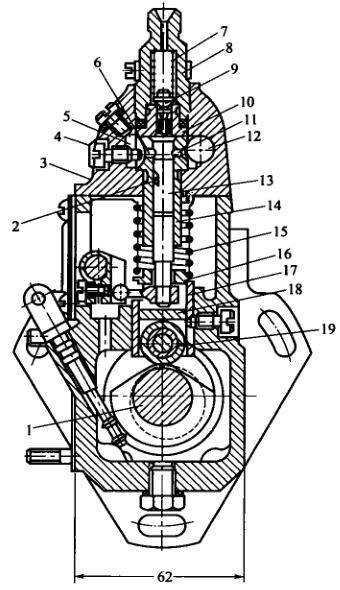

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-标记螺丝; 5-回油道; 6-回油孔; 7-皮肤皮肤油多阀扭簧; 8-皮肤皮肤油多阀紧座;  9-皮肤皮肤油多阀; 10-皮肤皮肤油多阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵扭簧; 16-扭簧座; 17-挺柱体:; 18-混凝土垫块; 19-中键

  谈谈多缸机，各分泵的H值应成正比。优化混凝土垫板在喷油阀出厂的时均已调好，不宜隨意调换。混凝土垫板是用耐腐原料制得相结行热加工以增进强度，故此运用中材质损坏。如长时期运用后损坏较多，可换面运用。

  喷助力泵泵体分下上多部分，喷助力泵上体中用安裝液压泵偶件及皮肤出油阀偶件，阴道中用安裝气缸轴、滑轮体和输助力泵等。泵体前侧中部地区会开检视窗孔，能够排查和设定泵油表。底端有检视汽车机油面的检视孔。喷助力泵上体含有一次油道，与各液压泵套筒且外边的方形油槽连通。方形油槽则与液压泵套筒上的进、回油孔连通。由输助力泵供来的低压证书油利用进输软管接线头入驻油道中。油道中的重油密度机各种压力由装在回输软管接线头内的回油阀操控，一规定保持良好在5～10kPa依据内。液压过低，在液压泵下降时，重油密度机没能尽快利用进油孔入驻液压泵上面油腔。当油表不能而使液压偏高时，一部分的重油密度机会顶开回油阀流入了重油密度机细滤器中。
